一、适用范围

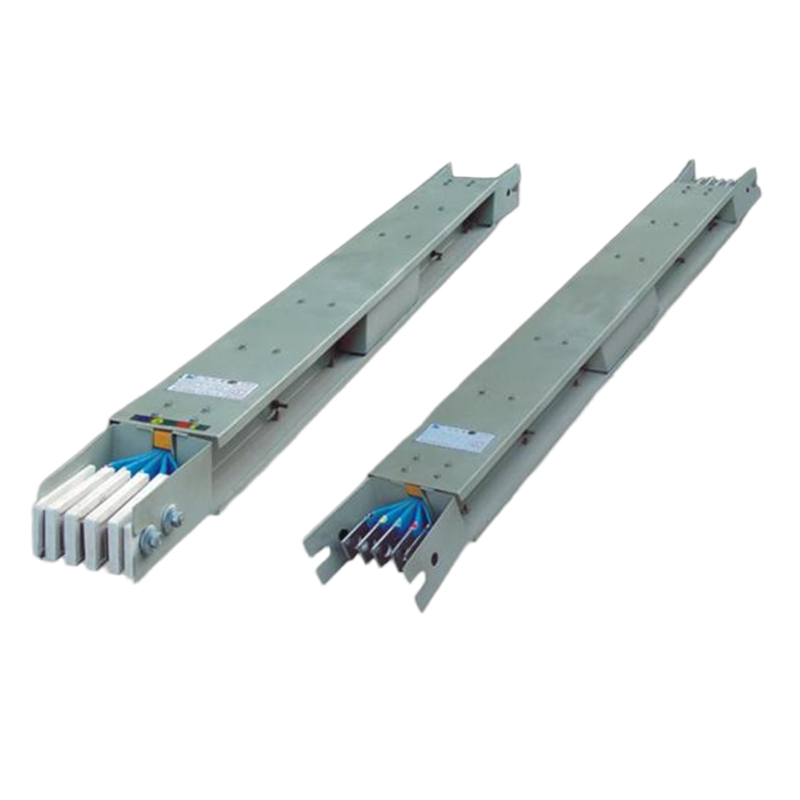

SWCMC系列密集绝缘母线槽适用于交流三相四线、三相五线制，频率50~60Hz，额定电流在100~5000A的供配电系统，作为工矿、企事业和高层建筑中供配电系统输出电能之用，特别适合于车间、老企业的改造。

二、结构特点

散热能力较强

该系列母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发，载流量大。接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积大大降低了接头部位温升。

布线灵活

该系列母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。

三、结构特点

母线槽符合IEC439-2、GB7251.2-1997。

母线槽能保证在额定电流及110%的额定电压下长期正常T作。

母线槽根据表(1)的数据通过动、热稳定试验，且试验后母线呈无可觉察的永久变形。

SWCMC-2A系列母线槽能承受3750V.T频耐压，历时1min无击穿和闪络现象。

在长期通以额定电流时，其导电部位的温升不超过表(2)所列的数值。
