一、使用环境条件

环境温度:-50℃~+40℃，且24H内的平均温度不超过+36℃。

海拔高度:不超过2500m。

相对湿度:在周围空气温度为+40℃时不超过50%。

在较低温度下可以有较高的相对湿度(如:+20℃时为90%)，考虑到温度的变化允许产生适度的凝露。

设备安装时与垂直面的倾斜度应不超过5°

设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

注:如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

二、结构特点

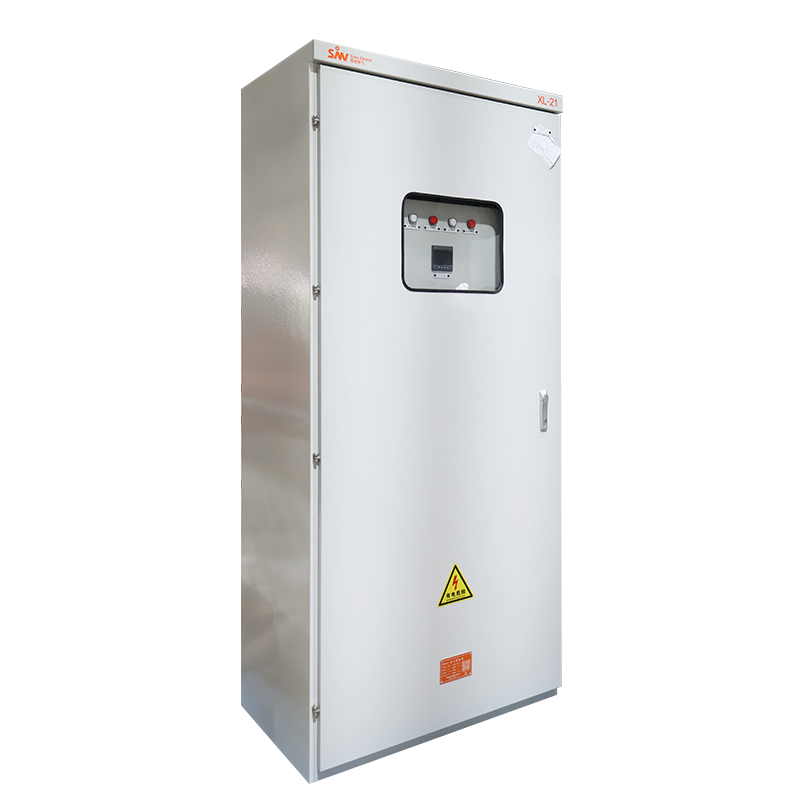

SWXL-21型低压动力配电柜系户内靠墙安装，单面前丌门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。

前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露，便于检修维护。

本配电箱装有空气断路器熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

三、验收、安装、高度、注意事项见使用说明书

产品到货后，首先应检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品，应根据正常使用条件的规定，置于适应的场所。

1、产品安装基础槽钢的螺栓用户自备，基础槽钢与柜体连接孔。

2、产品在安装完毕后，投入运行前进行检查与试验;

A、检查柜体被复层漆膜有无脱落;柜内是否干燥、清洁;

B、检查主要电器及辅助接点的通断是否可靠、准确；

C、检查主要元件的选型、接线原理是否与原理图图样相符;

D、用500V兆欧表绝缘值不得低于1MQ，测量时注意断开不能承受电压及电子元件接线。

3、使用注意事项

低压空气断路器等，经多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对万能式低压空气断路器按其说明书要求进行维护和检修。
