一、功能特点

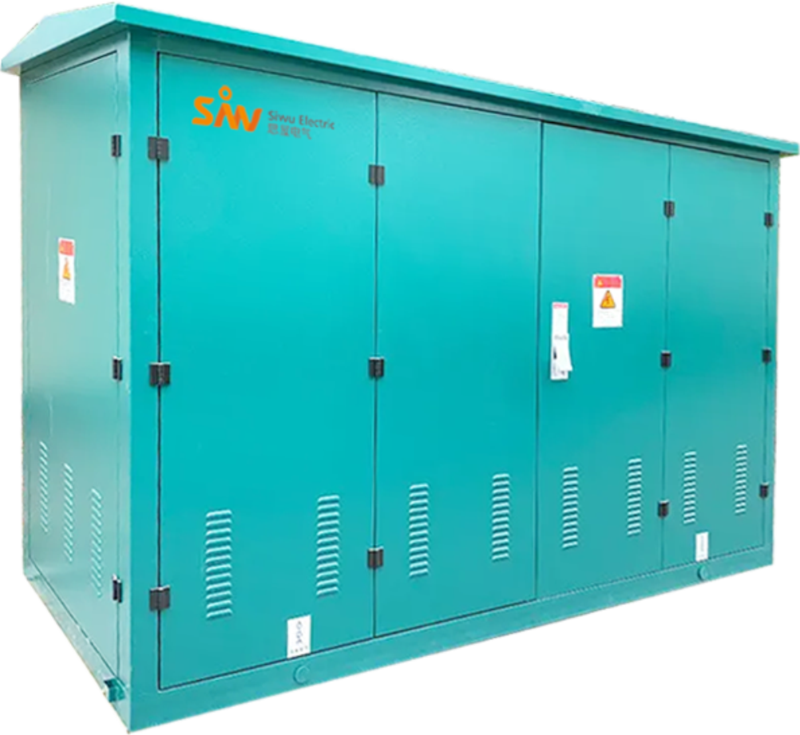

采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上。

在不影响主网运行的前提下，实现区域停电检修，减小停电范围。

可配一台或多台SF6负荷开关。接线方式灵活多样，分支出线最多可达8回路。

可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

二、适用范围

广泛应用于城市电网改造、住宅小区、商业中心等城市人口密集区。

三、使用条件及环境

海拔高度不超过2500m。

环境温度:-45℃-+45℃。

相对湿度:日平均值不大于95%，月平均值不大于90%。

安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时,用户可与我公司协商。

技术参数

五、SWDFW典型接线方案

*注:用户可选配避雷器、短路故障指示器、熔断器等。

六、外形示意图

七、SWDFW-12常用方案示例

八、常用电缆接头

采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触，而外半导体层又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。

可触摸电缆前接头直接安装在设备套管上，其后可与可触摸电缆后接头连接，组成多路出线，也可与避雷器连接，为电网提供过电压保护。

采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触，而外半导体层又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。

可触摸电缆后接头通过连接头安装在可触摸电缆前接头上，其后端通过连接头可再接一只后接头，组成多路出线，也可与避需器连接，为电网提供过电压保护。

九、基础结构图
